鍛鋼截止閥按照API 602標準設計制造，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小 ，提供三種閥蓋設計形式：螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式，BUB提供RF法蘭、NPT螺紋、SW焊接式三種連接方式。
　　
　　產品特點
　　
　　1. 全徑或縮徑；
　　
　　2. 明桿支架式（OS & Y）；
　　
　　3. 自定心壓板壓套式；
　　
　　4. 螺栓連接、纏繞墊片密封式閥蓋；
　　
　　5. 螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋；
　　
　　6. 整體式上密座；
　　
　　7. 承插端符合ASMEB16.11；
　　
　　8. 螺紋連接端（NPT）符合ANSI/ASMEB1.20.1。
　　
　　執行標準
　　
　　設計制造：API602
　　
　　結構長度：JB/T96-95
　　
　　法蘭尺寸：JB/T82.1~82.4-94,ANSI B16.34
　　
　　檢驗和試驗：GB/T13927
　　
　　產品型號

材質	國標型號	美標型號
A105	JD41H/Y-16C	JD41H/Y-C150
	JD41H/Y-25	JD41H/Y-C300
	JD41H/Y-40	JD41H/Y-C600
	JD41H/Y-64	JD41H/Y-C900
	JD41H/Y-100	JD41H/Y-C1500
	JD41H/Y-160	JD41H/Y-C2500
304SS	JD41H/Y-16P	JD41H/Y-C150P
	JD41H/Y-25P	JD41H/Y-C300P
	JD41H/Y-40P	JD41H/Y-C600P
	JD41H/Y-64P	JD41H/Y-C900P
	JD41H/Y-100P	JD41H/Y-C1500P
	JD41H/Y-160P	JD41H/Y-C2500P
316SS	JD41H/Y-16R	JD41H/Y-C150R
	JD41H/Y-25R	JD41H/Y-C300R
	JD41H/Y-40R	JD41H/Y-C600R
	JD41H/Y-64R	JD41H/Y-C900R
	JD41H/Y-100R	JD41H/Y-C1500R
	JD41H/Y-160R	JD41H/Y-C2500R

　　
　　產品性能規范

鍛鋼截止閥主要性能規范
公稱壓力（Mpa）	實驗壓力			工作溫度（℃）
	強度（水）（Mpa）	密封（水）空氣	低壓密封空氣（Mpa）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4	6	4.4	0.6
6.4	9.6	7.04	0.6
10	15	11	0.6

　　
　　產品主要連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
	L	d	S	L1	T	L2	H	D0
JD41H-16C   JD41H-25   JD41H-40   JD11H-16C   JD11H-25   JD11H-40   JD61H-16C   JD61H-25   JD61H-40
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1/1/4	21	216	166
40	170	36	49	15	1/1/2	21	247	188
50	200	46	61	16	2	25	290	220
JD41H-64   JD11H-64   JD61H-64
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1/1/4	21	216	166
40	170	36	49	15	1/1/2	21	258	188
50	210	46	61	16	2	25	405	220
公稱通徑	主要外形尺寸和連接尺寸
	L	d	S	L1	T	L2	H	D0
JD41H-100   JD11H-100   JD61H-100
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1/1/4	21	216	166
40	170	26	49	15	1/1/2	21	258	188
50	210	46	61	16	2	25	405	220
JD41H-160   JD11H-160  JD61H-160
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1/1/4	21	216	188
40	170	36	49	15	1/1/2	21	258	220
50	210	46	61	16	2	25	405	220

　　

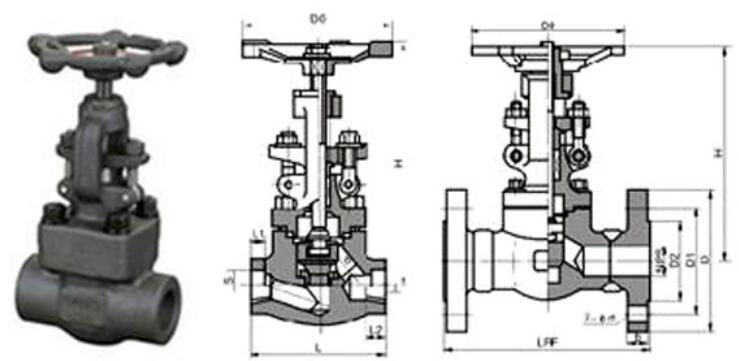

　　結構圖片
