氣動不銹鋼球閥用途及特點
　　
　　氣動不銹鋼球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
　　
　　1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
　　
　　2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
　　
　　3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
　　
　　4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
　　
　　5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
　　
　　6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
　　
　　7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
　　
　　氣動不銹鋼球閥氣動執行機構
　　
　　采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
　　
　　1、齒輪式雙活塞，輸出力矩大，體積小。
　　
　　2、氣缸選用鋁金材料，重量輕、外形美觀。
　　
　　3、可在頂部、底部安裝手動操作機構。
　　
　　4、齒條式連接可調節開啟角度、額定流量。
　　
　　5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
　　
　　6、IS05211標準連接為產品的安裝更換提供了方便。
　　
　　7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
　　
　　 氣動不銹鋼球閥執行標準
　　1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
　　2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
　　3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
　　4、檢驗主試驗：JB/T 9092、API 598。
　　
　　氣動不銹鋼球閥性能范圍

壓力等級		公稱壓力(PN)					磅級(Class)
		1.6	2.5	4	6.4	10	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6	9.6	15	3.03	7.5	10.2	15
	密封試驗	1.76	2.75	4.4	7.04	11	2.2	5.5	7.48	11
適用工況	適用介質	紙漿、漿料、粉塵及含各種固體顆粒的介質
	適用溫度	-196～≤550℃
適用規范	設計制造按	GB12237-89				API 6D		JP17S-48
	法蘭尺寸按	JB79-59、GB9113 、HG20592-07				ANSI B16.5		JIS B2212-2214
	結構長度按	GB12221-89				ANSI B16.10		JIS B2002
	檢驗試驗按					JB/T9092-99		API 598

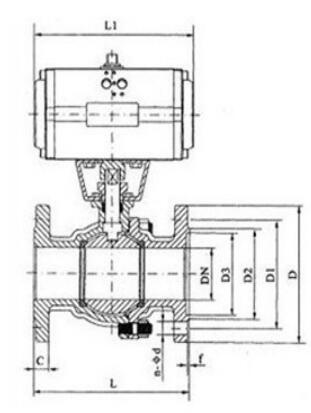

　　氣動不銹鋼球閥產品結構圖
　　氣動不銹鋼球閥安裝尺寸表

公稱通徑	尺 寸(mm)															執 行 器 型 號
DN(mm)	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	GTD/GTE
15	130	95	65	14	4月14日	130	95	65	16	4月14日	130	130	65	16	4月14日
20	130	105	75	14	4月14日	130	105	75	16	4月14日	150	150	75	16	4月14日	AW/AWS
25	140	115	85	14	4月14日	140	115	85	16	4月14日	160	160	85	16	4月14日
32	165	135	100	16	4月18日	165	135	100	18	4月18日	180	180	100	18	4月18日	系列執行器
40	165	145	110	16	4月18日	165	145	110	18	4月18日	200	200	110	18	4月18日
50	203	160	125	16	4月18日	203	160	125	20	4月18日	230	230	125	20	4月18日	以上選配僅供參考具體
65	222	180	145	18	4月18日	222	180	145	22	8月18日	290	290	145	22	8月18日
80	241	195	160	20	8月18日	241	195	160	22	8月18日	310	310	160	22	8月18日	選區用根據實際要求
100	305	215	180	20	8月18日	305	230	190	24	8月23日	350	350	190	24	8月23日
125	356	245	210	22	8月18日	356	270	220	28	8月25日	400	270	220	28	8月25日
150	394	280	240	24	8月23日	394	300	250	30	8月25日	480	300	250	30	8月25日
200	457	335	295	28	12月23日	457	360	310	34	12月25日	600	375	320	38	12月30日
