UJ41H/F型柱塞閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
　　
　　產品特點
　　1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外泄漏
　　2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命
　　3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種
　　
　　執行標準
　　設計標準：GB12233-89、12235-89
　　結構長度：GB12221-89
　　法蘭連接：GB79-59、GB113.1～9113.26
　　試驗與檢驗：GB13927
　　
　　產品型號

材質	型號
WCB	UJ41H-16C,UJ41H-25,UJ41H-40,UJ41HF-64,UJ41H-100
304SS	UJ41H-16P,UJ41H-25P,UJ41H-40P,UJ41HF-64P,UJ41H-100P
316SS	UJ41H-16R,UJ41H-25R,UJ41H-40R,UJ41HF-64R,UJ41H-100R

　　
　　產品性能規范

柱塞閥性能規范
型號		UJ41H-16	UJ41H-25	UJ41H-40	UJ41H-64	UJ41H-100
公稱壓力（MPa）		1.6	2.5	4	6.4	10
密封試驗壓力（MPa）		1.76	2.75	6	7.1	11
殼體試驗壓力（MPa）		2.4	3.75	4.4	9.6	15
適用溫度（℃）		≤350℃
材料	閥體、柱塞、閥蓋、支架	WCB,CF8,CF3
	填料	柔性石墨，聚四氟乙烯
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	2Cr13，304SS
	墊片	柔性石墨

　　
　　主要外形連接尺寸

公稱壓力	公稱通徑	主要外形尺寸和連接尺寸
		L	D	D1	D2	b	Z-d	D0
PN16,PN25	15	130	95	65	45	14	4-14	80
	20	150	105	75	55	14	4-14	100
	25	160	115	85	65	14	4-14	120
	32	180	135	100	78	16	4-18	140
	40	200	145	110	85	16	4-18	160
	50	230	160	125	100	16	4-18	180
	65	290	180	145	120	18	4-18	220
	80	310	195	160	135	20	8-18	240
	100	350	215	180	155	20	8-18	280
	125	400	245	210	185	22	8-18	320
	150	480	280	240	210	24	8-23	350
	200	600	335	295	265	26	12-23	450
	250	650	405	355	320	30	12-25	500
	300	750	460	410	375	30	12-25	560
	350	850	520	470	435	34	16-25	640
	400	950	580	525	485	36	16-30	720
PN40	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	375	320	282	38	12-30	450
	250	650	445	385	345	42	12-34	500
	300	750	510	450	408	46	16-34	560
	350	850	570	510	465	52	16-34	640
	400	950	655	585	535	58	16-41	720

　　

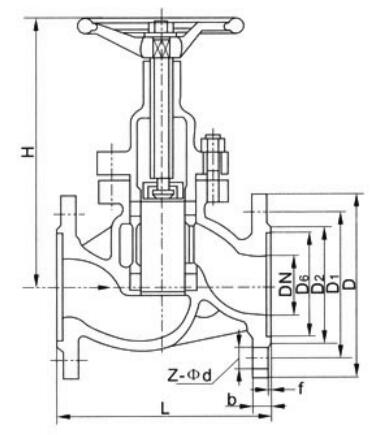

　　結構圖片
