產品介紹
　　H42法蘭立式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，H42法蘭升降式止回閥只能安裝在垂直管道上，它的流體阻力系數較大,但密封性較旋啟式止回閥好。
　　產品特點
　　1、閥瓣沿著閥體垂直中心線滑動
　　2、適用于垂直安裝
　　3、密封性較旋啟式好
　　執行標準
　　設計規范：GB/T 12233
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79,HG20592,GB9113,ANSI
　　試驗與檢驗：JB/T 9092,GB/T13927
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　產品型號

材質	型號
WCB	H42H-16C,H42H-25,H42H-40
304	H42H-16P,H42H-25P,H42H-40P
316	H42H-16R,H42H-25R,H42H-40R

　　產品性能規范

法蘭立式止回閥性能規范
公稱壓力（MPa）		1.6	2.5	4
密封試驗壓力（MPa）		1.76	2.75	4.4
殼體試驗壓力（MPa）		2.4	3.75	6
適用溫度（℃）		WCB≤350，304/316≤200
材料	閥體	WCB,304,316
	閥座	WCB,304,316
	閥瓣	WCB,304,316
	密封圈	合金鋼，司太立
	墊片	石墨，聚四氟乙烯

　　主要外形連接尺寸

法蘭立式止回閥外形尺寸(mm)
公稱壓力	公稱通徑	尺寸
	DN	L		D	D1	D2	b	Z-Φ
		系列1	系列2
1.6MPa	15	85	85	95	65	45	16	4-Φ14
2.5MPa	20	95	95	105	75	55	16	4-Φ14
4.0MPa	25	100	105	115	85	65	16	4-Φ14
	32	105	150	135	100	78	16	4-Φ14
	40	115	160	145	110	88	18	4-Φ14
	50	125	170	160	125	100	20	4-Φ14
	65	145	180	180	145	120	22	8-Φ18
	80	155	200	195	160	135	22	8-Φ18
	100	210	210	230	190	160	24	8-Φ23
	125	275	275	275	220	188	28	8-Φ25
	150	225	300	300	250	218	30	8-Φ25
	200	380	380	360	310	278	34	12-Φ25

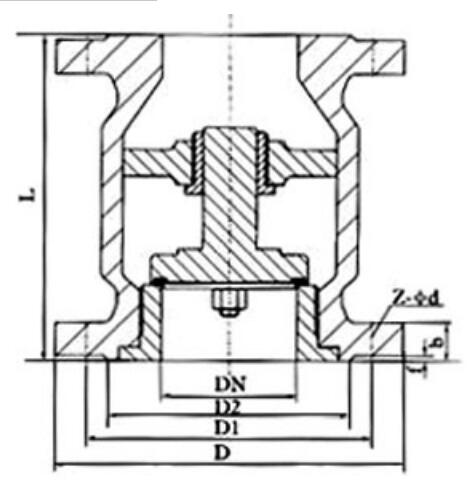

　　結構圖片
