電動蝶閥中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或球墨鑄鐵鍍鎳）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。廣泛適用于氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質
　　
　　產品特點
　　
　　電動蝶閥操作力矩小，是所有閥類中操作力矩小的一種，是自動化控制系統中儀表的執行單元，以AC220V、AC380V或DC24V電源電壓作動力，接受來自（DCS、PLC）系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動閥軸0~90o，就能完成啟閉動作或調節動作。全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。調節范圍大，通過輸入電流信號或電壓信號，將此轉變成與輸入信號相對應的位移，改變閥板的旋轉角度（0-90o任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作，故有較好的調節控制流量等參數。
　　

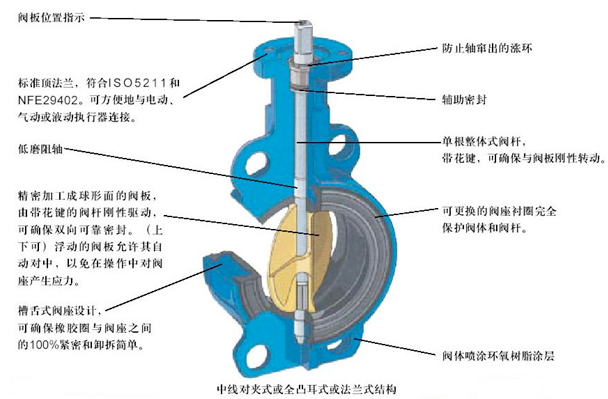

　　產品結構
　　執行機構主要性能技術參數

型 號	輸出力矩N.m	動作時間S/90o	功率
			（W）
HL-5	50	10月30日	10W/F
HL-10	100	15/30	23W/F
HL-20	200	10/15/30	40W/F
HL-40	400	10/15/30	80W/F
HL-50	500	10/15/30	90W/F
HL-100	1000	50	100W/F
HL-200	2000	100	100W/F

(信號線用屏蔽線) 防護等級：IP65 帶曲柄手動操作 電源：AC220V/AC380V/DC24V
型號	輸出力矩N.m	動作時間S/90	功率（W）
381RSA-02	20	8.5	50
381RSA-05	50	17
381RSB-10	100	18	150
381RSB-20	200	36
381RSC-30	300	24	220
381RSC-50	500	42
381RSC-60	600	48
381RSD-100	1000	30	300
381RSD-150	1500	38
381RSD-200	2000	46
(信號線用屏蔽線) 防護等級：IP55 隔爆標志：ExdⅡBT4 帶曲柄手動操作，隔爆（381RX）型性能同上 電源電壓：AC220V
型號	輸出力矩N.m	動作時間S/90	功率（W）
PSQ51	50	23	24.2
PSQ66	65	32	24.2
PSQ76	75	60	25.3
PSQ102	100	32	62.1
PSQ202	200	28	93
PSQ502	500	43	120
PSQ702	700	43	120
PSQ1202	1200	31/37	500
PSQ2002	2000	93/112	500
(信號線用屏蔽線)防護等級：IP65     帶手輪操作 電源電壓：AC220V

　　
　　主要零件材料及適用溫度

零件名稱	材料
閥體	鑄鐵、碳鋼（WCB）、不銹鋼（304、316）
蝶板	球墨鑄鐵鍍鎳、不銹鋼（304、316）
襯里材料	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼（304、316）
填料	橡膠O型圈、四氟乙烯V型圈、柔性石墨

　　
　　襯里材料選用和適用溫度

材料品種	丁晴橡膠	乙丙橡膠	聚四氟乙烯	氟橡膠	天然橡膠	氯丁橡膠
英語簡稱	NBR	EPDM	PTFE	VITON	NR	CR
型號代號	XA或JA	XB或JB	F或XC、	XE或JE	X1	X或J
耐最高溫度	93℃	150℃	232℃	204℃	85℃	82℃
耐最低溫度	-40℃	-40℃	-268℃	-23℃	-20℃	-40℃
適用工作溫度	-20~+82℃	-40~+125℃	-30~+150℃	-23~+150℃	-20~+85℃	0~+80℃

　　

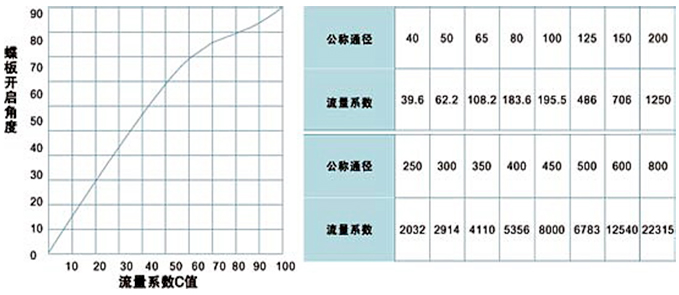

　　流量特性圖表
　　主要技術參數和性能指標

公稱通徑D（mm）

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

公稱壓力PN（MPa）

0.6、1.0、1.6

流量特性

近似等百分比（參見典型曲線圖）、直線特性、

閥板轉角（度）

0°～至90°（可調）

允許泄漏量等級

軟密封：零泄露 硬密封：≤額定Cv×0.001%

軟密封：VI微氣泡級，金屬密封≤額定CV×0.065%

執行器型號

HL、3810R、PSQ HQ或QB型

作用形式

開關型、智能調節型、（隔爆型）

電源電壓

AC220V 50Hz或AC380V 50Hz

調節型

輸入信號

DC4～20mA    DC0～10mA   1-5V DC

輸出信號

DC4～20mA    DC0～10mA   1-5V DC

基本誤差

≤±2.5%

回    差

≤±2.5%

死    區

≤1%

可調節比

250:01:00

開關型

電源電壓

AC220V/AC380V/AC110V/DC24V

反饋信號

有源觸點信號、無源觸信號

　　
　　應用規范

設計制造標準	法蘭尺寸標準	結構長度標準	檢驗試驗標準
GB/T12238-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
MSS-SP-68	ANSI B16.5	ISO5752-13	ZJB16006-90
JIS B2024	JIS B2212~2215	JIS B2002	JIS B2003

　　
　　主要連接連接尺寸表

公稱通徑(DN)	L	D1	D	z-φd	H1
50	43	125	165	4-23	63
65	46	145	185	4-26.5	70
80	46	160	200	8-18	83
100	52	180	220	4-24.5	105
125	56	210	250	4-23	115
150	56	240	285	4-25	137
200	60	295	340	4-25/23	164
250	68	350/355	395	4-29	206
300	78	400/410	445	4-29	230
350	78	460/470	505	4-30	248
400	102	515/525	565	16-26/30	289
450	114	565/585	615	4-26/30	320
500	127	620/650	670	4-26/33	343
600	154	725/770	780	4-30/36	413
700	165	840	895	4-30	478
